Injap Bola Pneumatik 3PC

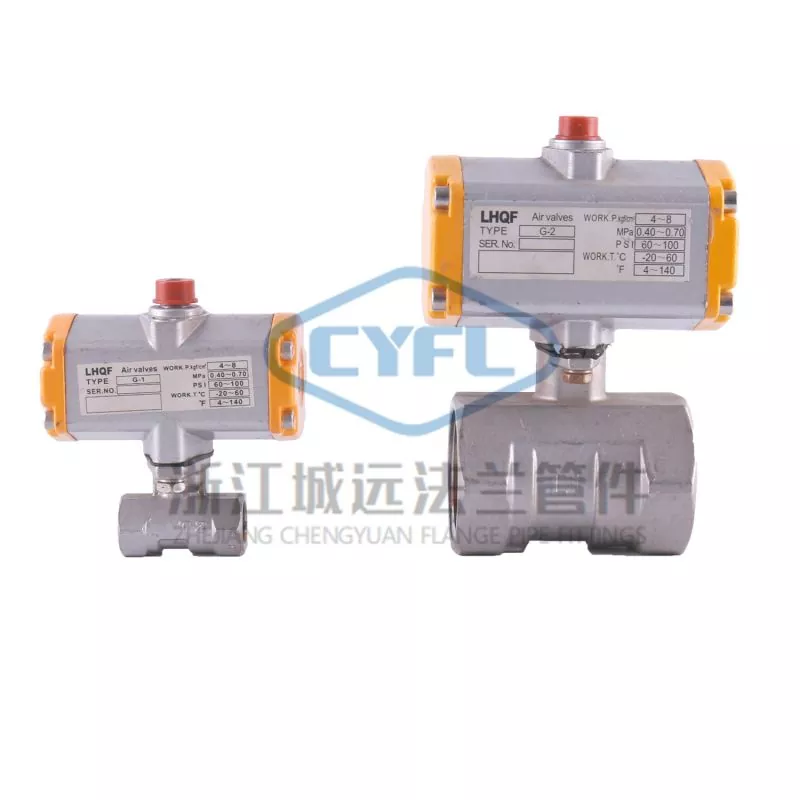

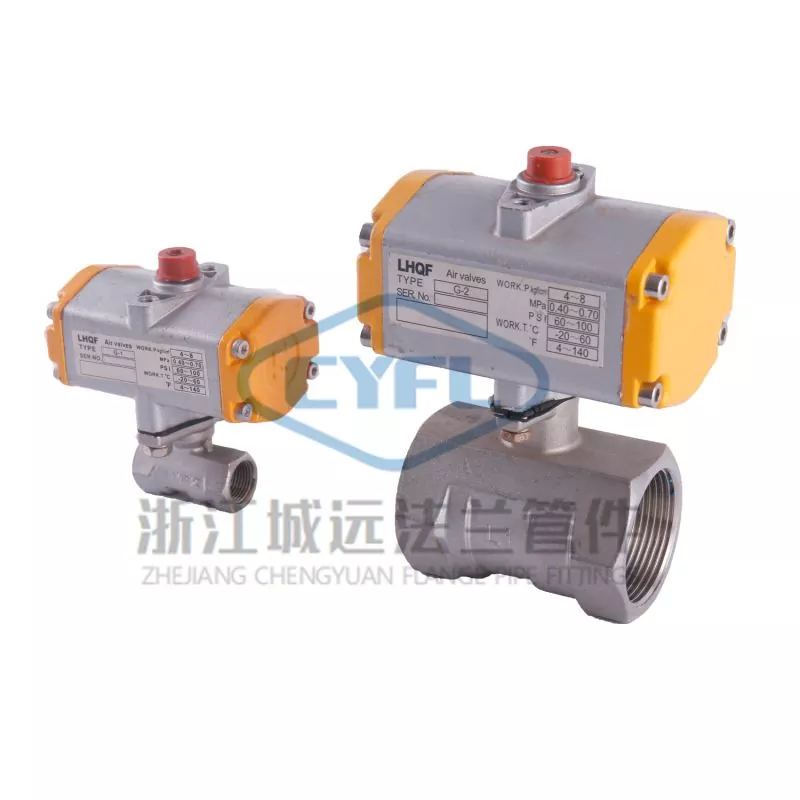

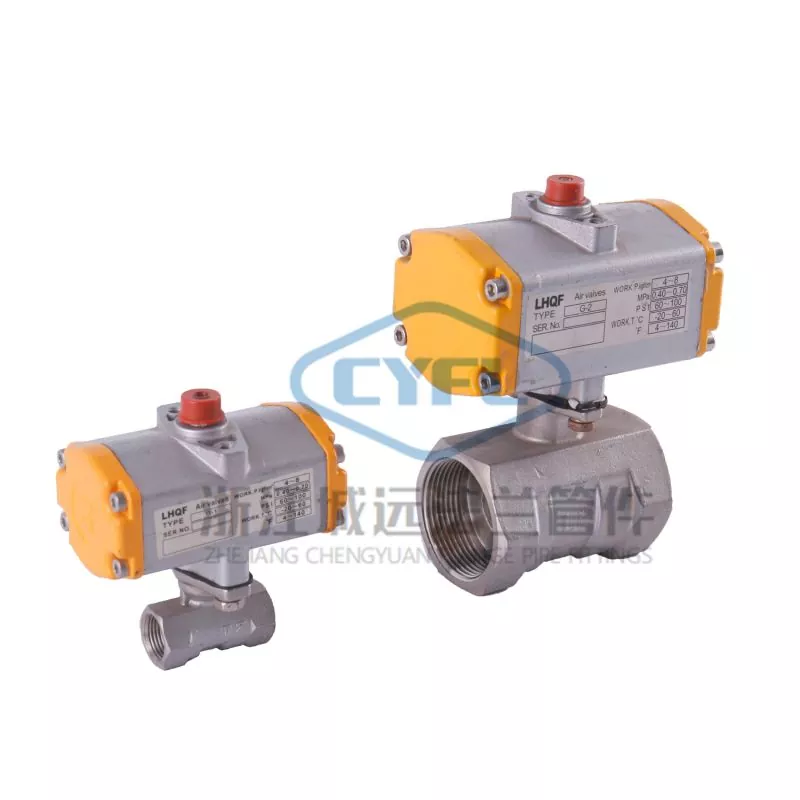

Zhejiang Chengyuan 2pc injap bola pneumatik Pengenalan

Injap bola pneumatik 2pc ialah sejenis injap yang menggunakan udara termampat untuk mengawal pembukaan dan penutupan injap. Ia terdiri daripada dua kepingan berasingan yang diikat bersama untuk mencipta badan injap, yang mengandungi bola dengan lubang di tengah. Apabila injap berada dalam kedudukan terbuka, bendalir mengalir melalui lubang dalam bola, dan apabila ia berada dalam kedudukan tertutup, bola berputar 90 darjah untuk menyekat aliran bendalir. Injap bola pneumatik biasanya digunakan dalam aplikasi di mana kawalan aliran bendalir yang tepat diperlukan, dan ia boleh dibuat daripada pelbagai bahan, termasuk keluli tahan karat, loyang dan PVC.

Zhejiang Chengyuan 2pc injap bola pneumatik Butiran

1. Aplikasi: Manual ini direka khusus untuk injap bebola elektrik (atau pneumatik) hujung bebibir.

2. Komponen: Injap terdiri daripada penggerak elektrik (atau pneumatik) dan badan injap bebola, yang disambungkan menggunakan kurungan dan aci penyambung.

Zhejiang Chengyuan 2pc injap bola pneumatik Parameter (Spesifikasi)

3. Had penggunaan:

1) Sekatan suhu dan tekanan dikenakan.

2) Tekanan operasi maksimum injap bola pada suhu operasi maksimum dan minimum ditunjukkan pada papan nama.

3) Bahan PTFE atau RTFE hendaklah digunakan untuk tempat duduk dan meterai, dan suhu operasi hendaklah antara 150 hingga 200 darjah Celsius. Untuk jenis tempat duduk dan pengedap lain, suhu operasi hendaklah diperiksa.

4) Gred tekanan nominal (PN) injap kriogenik menunjukkan tekanan kerja maksimum injap di bawah keadaan suhu biasa. Sebagai contoh, PN4.0 menunjukkan tekanan kerja maksimum 40 Bar (4.0MPa) pada suhu operasi dari -290C hingga 380C.

5) Sila rujuk manual arahan yang sepadan untuk langkah berjaga-jaga mengenai penggunaan penggerak elektrik atau pneumatik.

Pemasangan injap bola pneumatik Zhejiang Chengyuan 2pc

1) Tanggalkan penutup pelindung pada kedua-dua hujung bebibir dan siram injap dengan ia terbuka sepenuhnya.

2) Sebelum pemasangan, jalankan ujian penuh injap menggunakan isyarat yang ditentukan (elektrik atau gas) untuk mengelakkan getaran daripada menjejaskan prestasinya semasa operasi. Setelah ujian diluluskan, injap boleh dipasang dalam talian, mengikut gambarajah pendawaian penggerak elektrik.

3) Siram dan bersihkan saluran paip dengan teliti daripada sebarang kekotoran yang boleh merosakkan bola dan tempat duduk sebelum menyambungkannya ke injap.

4) Elakkan menggunakan penggerak atau komponennya sebagai titik angkat semasa pemasangan, untuk mengelakkan kerosakan.

5) Pasang injap sama ada dalam arah mendatar atau menegak saluran paip.

6) Pastikan saluran paip berhampiran tempat pemasangan tidak terkulai atau tertakluk kepada daya luar. Gunakan penyokong saluran paip atau pendakap untuk menghapuskan sebarang penyelewengan dalam saluran paip.

7) Selepas menyambungkan injap ke saluran paip, ketatkan bolt penyambung bebibir dalam corak silang silang kepada tork yang ditentukan.
